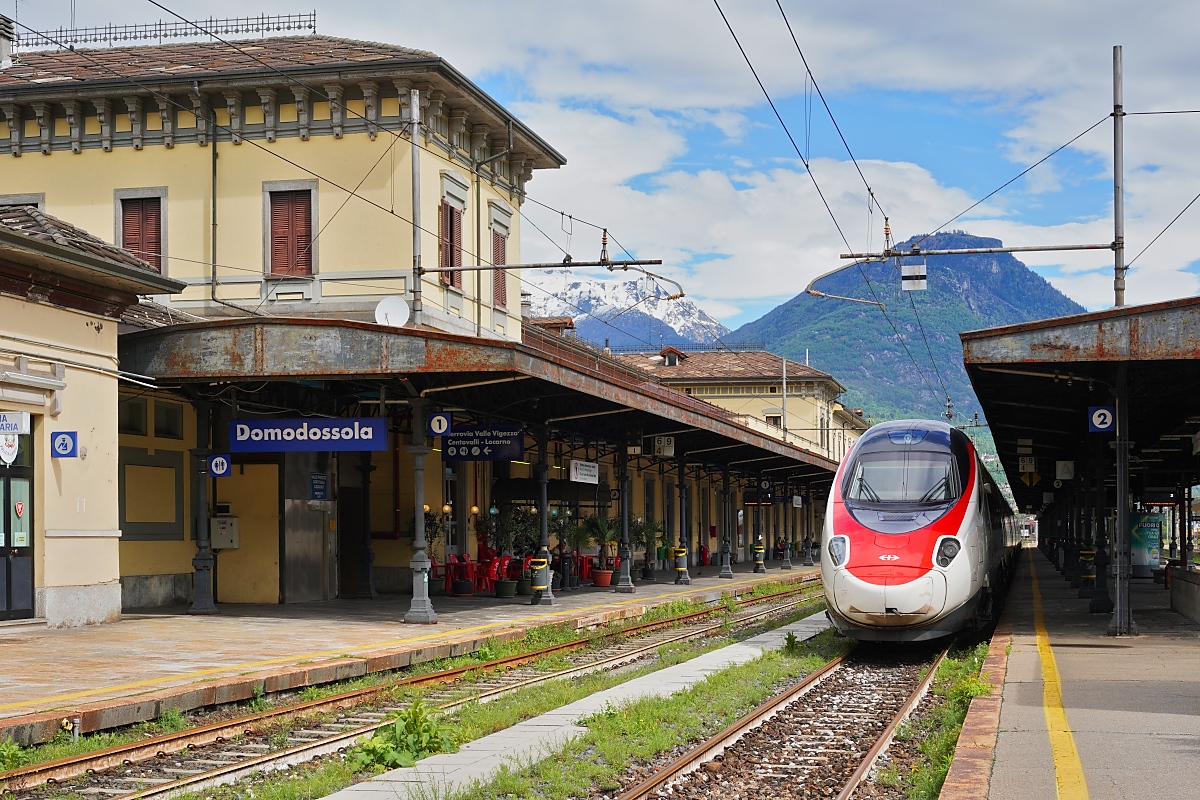

Nur ein RABe 503 der SBB wartet am 08.05.2024 um die Mittagszeit im Bahnhof Domodossola auf Fahrgäste.
(ID 850556)
Nur ein RABe 503 der SBB wartet am 08.05.2024 um die Mittagszeit im Bahnhof Domodossola auf Fahrgäste. Wenigstens bot die gut besuchte Bahnhofsbar Erfrischungsmöglichkeiten.
Horst Lüdicke 05.06.2024, 251 Aufrufe, 0 Kommentare
0 Kommentare, Alle Kommentare
Kommentar verfassen
Der Trenord „Caravaggio“ ETR 421-042 (94 83 4441 842-5 I-TN / 94 83 4441 042-0 I-TN) ein vierteilige Hitachi Caravaggio am 25 Mai 2023 im Bahnhof Domodossola.
Diese Doppelstock-Elektrotriebzüge vom Typ Hitachi Caravaggio heißen bekanntlich bei der Trenitalia „Rock“, aber bei der Trenord heißen sie (wie bei Hitachi) „Caravaggio“. Die Züge sind aber sehr ähnlich dem „Rock“ von Trenitalia, der Unterschied liegt wohl in der Innengestaltung. Einige der Züge für Trenord wurden aber aus der Produktionslinie für die Trenitalia entnommen und weisen daher die gleiche Inneneinrichtung auf, während die übrigen das Trenord-Interieur erhalten haben.
Die Trenord hat z.Z. 105 dieser Doppelstock-Elektrozüge vom Typ Hitachi „Caravaggio“, als Baureihe ETR 421, ETR 521 oder ETR 521 S1 (ETR steht für italienisch Elettro Treno Rapido). Der Unterschied zwischen den beiden fünfteiligen ETR 521 und ETR 521 S1 (ursprünglich als ETR 522 vorgesehen) ist mir noch unbekannt.
Caravaggio für die FNM
Die Ferrovie Nord Milano unterzeichnete im September 2018 einen Rahmenvertrag über maximal 120 Züge mit vier oder fünf Wagen. Ein erster Abruf von 2018 umfasst 30 Vierteiler. Diese Fahrzeuge sind bei der Trenord für den Einsatz auf der S-Bahn Mailand vorgesehen. Weitere 10 Fünfteiler wurden für den Malpensa Express zum Mailänder Flughafen und 16 Vierteiler für eine Flughafenverbindung in Bergamo bestellt. Ein dritter Auftrag beinhaltet zusätzliche 10 Vierteiler und 40 Fünfteiler, die ab 2022 ausgeliefert wurden. Insgesamt werden folglich 56 Vierteiler und 50 Fünfteiler ausgeliefert.
Der Hitachi Caravaggio ist ein elektrischer Doppelstock-Triebzug, der von Hitachi Rail Italia in Reggio di Calabria und Neapel gefertigt wird. Die italienische Trenitalia setzt diesen Typ unter dem Namen „Rock“ im Regionalzugverkehr ein. Ein Folgeauftrag, vier- und fünfteiligen Zügen, wurde von den Ferrovie Nord Milano (Trenord) für den Nahverkehr rund um Mailand bestellt, hier haben sie den Namen „Caravaggio“
Die Züge sind als ETR.421, ETR.521 und ETR.621 im italienischen Baureihenverzeichnis eingereiht, wobei die erste Ziffer die Anzahl der Wagen kennzeichnet. Hitachi nennt die Grundkonstruktion Masaccio. Auf der gleichen Plattform bauen die Blues-Dieseltriebzüge der Trenitalia auf. Diese sind einstöckig und mit Akkus ausrüstbar. Namensgeber für die Zugtypen sind die italienischen Künstler Masaccio und Caravaggio, die im 15. und 16. Jahrhundert herausragende Gemälde schufen.
Der Hersteller Hitachi Rail Italy S.p.A. ist kein unbekannter auf Italiens Schienen, denn Hitachi war bis 2015 noch AnsaldoBreda und war auch an der Entwicklung und Bau der Hochgeschwindigkeitszügen ETR 400 (Frecciarossa 1000) beteiligt. Im Jahr 2015 übernahm der japanische Konzern Hitachi die AnsaldoBreda. Hitachi Rail Italien baut im Werk Pistoia (nördlich von Florenz) die doppelstöckigen Elektrotriebzüge (EMU) vom Typ „Caravaggio“. In Neapel werden die Drehgestelle und Komponenten gebaut.
Bauart / Aufbau
Die Züge bestehen aus vier bis sechs Doppelstockwagen. Jeder Wagen besitzt zwei einflügelige Türen im Unterstock pro Wagenseite. Ein Wagenteil ruht jeweils auf 2 luftgefederten Drehgestellen, die Frontwagen besitzen jeweils 2 Triebdrehgestelle mit je zwei TSA-Gleichstrommotoren, so ergibt sich ein Gesamt-Stundenleistung von 3.400 kW. Die sechsteiligen EMU haben zudem in der Mitte noch ein weiteres Wagenteil mit 2 Triebdrehgestellen, so haben die ETR 621 die Achsfolge Bo′Bo′+2′2′+2′2′+Bo′Bo′+2′2′+Bo′Bo′ und eine Gesamt-Stundenleistung von 4.200 kW (vermutlich gedrosselte Leistung). Die Züge sollen 30 % weniger Energie pro Passagierkilometer verbrauchen und mehr Passagiere pro Wagenlänge befördern können als frühere Modelle.
Jeder Zug wird von einem 3-kV-Gleichstromsystem angetrieben, dass 3.400 kW (4.600 PS) erzeugt und eine Höchstgeschwindigkeit von 160 km/h (99 mph) erreicht. Die Antriebsausrüstung ist größtenteils auf dem Dach montiert, wodurch der Innenraum optimal für die Unterbringung der Passagiere genutzt werden kann. Die Beschleunigung des Zuges beträgt 1,1 m/s², was zu einer verbesserten Pünktlichkeit beiträgt. Der Zug ist mit seitlichen und nach vorne gerichteten Kameras mit Anomalie-Erkennung ausgestattet. Der Wagenkasten besteht hauptsächlich aus Leichtmetalllegierungen, was ein geringes Gewicht pro Passagier und eine hohe Passagierkapazität pro Längeneinheit ermöglicht. Die Passagierkapazität variiert je nach Betreiber.
Ein Zug ist zu einem einzigen durchgängigen barrierefreien Raum, ohne Türen oder Trennwände, angeordnet. Der neue Zug besitzt sehr große Fenster. Die Züge verfügen über Klimaanlagen, die sich an die Anzahl der Fahrgäste an Bord anpasst, um den Energieverbrauch zu senken. Jeder fünfteilige hat zehn Türen/Seite (vierteilige 8) und zwei Toiletten (eine Standardtoilette und eine für Personen mit eingeschränkter Mobilität). Zwei Bereiche in der Nähe der barrierefreien Toiletten sind für Rollstühle reserviert und verfügen über Andockmöglichkeiten und Serviceruftasten. Der Caravaggio verfügt über Gepäckablagebereiche und spezielle Stellplätze für Fahrräder und Kinderwaagen, sowie Steckdosen zum Aufladen von Elektrofahrrädern. Die Züge sind mit LED-Beleuchtung, WLAN, USB-Anschlüssen, einem Fahrgastinformationssystem, Energiezählern und einem Fahrgastzähler ausgestattet. Treppen über den Drehgestellen ermöglichen den Zugang zum Oberdeck. Die Türen sind mit Schiebetritten ausgestattet, um den Spalt zwischen Bahnsteig und Fahrzeug zu überbrücken, wenn der Zug steht. Für Fahrgäste mit eingeschränkter Mobilität steht zudem eine manuell bedienbare Rampe zur Verfügung.
TECHNISCHE DATEN der ETR 421 (4-Teiler):
Typ: Hitachi Caravaggio
BR / Bezeichnungen: ETR 421, bei TN „Caravaggio“ und bei Trenitalia „Rock“
Baujahre: ab 2017
Spurweite: 1.435 mm (Normalspur)
Fahrzeugbegrenzungslinie: GB
Achsfolge: Bo'Bo '+ 2'2' + 2'2 '+ Bo'Bo'
Länge über Puffer: 109.600 mm
Breite: 2.800 mm
Höhe über SO (ohne Stromabnehmer): 4.300 mm
Drehzapfenabstände (je Wagen): 19.100 mm
Achsabstand im Drehgestell: 2.650 mm
Treib- und Laufraddurchmesser: 920 mm (neu)
Höchstgeschwindigkeit: 160 km/h
Eigengewicht: ca. 204,0 t
Max. Achslast: 18,5 t
Beschleunigung: 1,10 m/s²
Anzahl der Motoren: 8 luftgekühlte TSA-Gleichstrommotore
Traktionsmotoren: Typ TME 59A-22-4 von TSA - Traktionssysteme Austria GmbH (Wiener Neudorf)
Stundenleistung: 3.400 kW (4.622 PS)
Stromsystem: 3.000 V DC (=)
Sitzplätze: ca. 479
Toiletten: 2 geschlossenes System, davon 1 Rollstuhlgerecht
Türen je Längsseite: 8
Kupplung: Scharfenbergkupplung (SCHAKU) Typ 10
Bremse: KB R-E-A (D)
Abweichende TECHNISCHE DATEN der ETR 521 (5-Teiler):
BR / Bezeichnungen: ETR 521, bei TN „Caravaggio“ und bei Trenitalia „Rock“
Achsfolge: Bo'Bo '+ 2'2' + 2'2 '+ 2'2 '+ Bo'Bo'
Länge über Puffer: 136.800 mm
Sitzplätze: ca. 600
Türen je Längsseite: 10
Abweichende TECHNISCHE DATEN der ETR 621 (6-Teiler):
BR / Bezeichnungen: ETR 621, bei Trenitalia „Rock“
Achsfolge: Bo'Bo '+ 2'2' + 2'2 '+ Bo'Bo' + 2'2 '+ Bo'Bo'
Länge über Puffer: 163.400 mm
Anzahl der Motoren: 12 luftgekühlte TSA-Gleichstrommotore
Stundenleistung: 4.200 kW (5.710 PS), gedrosselt
Sitzplätze: ca. 720
Türen je Längsseite: 12
Quellen: Trenord, Trenitalia, Hitachi, TSA, Anschriften an den ETR, Wikipedia (D und I)
Stand: September 2025
